Relevamiento utilizando "Casos de Uso"


Un caso de uso es una descripción de los pasos o las actividades que deberán realizarse para llevar a cabo algún proceso. Los personajes o entidades que participarán en un caso de uso se denominan actores. En el contexto de ingeniería del software, un caso de uso es una secuencia de interacciones que se desarrollarán entre un sistema y sus actores en respuesta a un evento que inicia un actor principal sobre el propio sistema.

Los diagramas de casos de uso, son parte del Lenguaje de Modelado Unificado (UML), el cual define una notación gráfica para representar casos de uso llamada modelo de casos de uso. UML no define estándares para que el formato escrito describa los casos de uso, y así mucha gente no entiende que esta notación gráfica define la naturaleza de un caso de uso; sin embargo una notación gráfica puede solo dar una vista general simple de un caso de uso o un conjunto de casos de uso.

Los diagramas de casos de uso son a menudo confundidos con los casos de uso. Mientras los dos conceptos están relacionados, los casos de uso son mucho más detallados que los diagramas de casos de uso.

Los diagramas de casos de uso sirven para especificar la comunicación y el comportamiento de un sistema mediante su interacción con los usuarios y/u otros sistemas. O lo que es igual, un diagrama que muestra la relación entre los actores y los casos de uso en un sistema. Una relación es una conexión entre los elementos del modelo. Los diagramas de casos de uso se utilizan para ilustrar los requerimientos del sistema al mostrar cómo reacciona a eventos que se producen en su ámbito o en él mismo.


Relaciones de Casos de Uso:

Las tres relaciones principales entre los casos de uso son soportadas por el estándar UML, el cual describe notación gráfica para esas relaciones. Veamos una revisión de ellas a continuación:

Inclusión (include) : Es una forma de interacción o creación, un caso de uso dado puede "incluir" otro caso de uso. El primer caso de uso a menudo depende del resultado del caso de uso incluido. La notación es de una flecha de punta abierta con línea discontinua desde el caso de uso que lo incluye hasta el caso de uso incluido, con la etiqueta "«include»".

Extensión (extend): Es otra forma de interacción, un caso de uso dado (la extensión) puede extender a otro. Esta relación indica que el comportamiento del caso de la extensión se utiliza en casos de uso, un caso de uso a otro caso siempre debe tener extensión o inclusión. La notación, es una flecha de punta abierta con línea discontinua, desde el caso de uso extensión al caso de uso extendido, con la etiqueta «extend».

"La extensión, es el conjunto de objetos a los que se aplica un concepto. Los objetos de la extensión son los ejemplos o instancias de los conceptos."

En otras palabras será utilizado cuando un caso de uso sea similar a otro pero con ciertas variaciones, un ejemplo claro es que se necesite comprar azúcar y podemos seleccionar de entre azúcar rubia, blanca o su unidad de medida bolsa , kilo, etc.

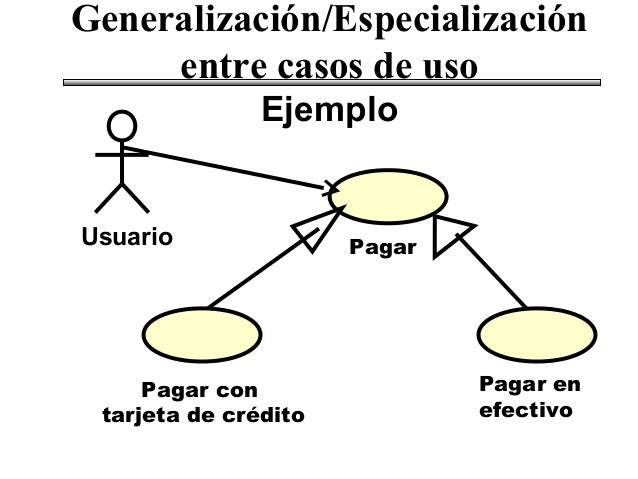

Generalización: En la tercera forma de relaciones entre casos de uso, existe una relación generalización/especialización. Un caso de uso dado puede estar en una forma especializada de un caso de uso existente. La notación es una línea sólida terminada en un triángulo dibujado desde el caso de uso especializado al caso de uso general. Esto se asemeja al concepto orientado a objetos de sub-clases, en la práctica puede ser útil factorizar comportamientos comunes, restricciones al caso de uso general, describirlos una vez, y enfrentarse a los detalles excepcionales en los casos de uso especializados.

Algunos ejemplos sencillos:

Diagrama de caso de uso General de un VIDEO CLUB:


Funcionamiento de operaciones básicas de un BANCO:
Un software recomendado para trabajar con UML y diagramas de casos de uso, que tiene el extra de que es totalmente libre es Dia Diagram Editor


Mas descripciones y ejemplos de casos de uso en los siguientes links:

http://www.lsi.us.es/~javierj/cursos_ficheros/metricaUML/CasosUsoUML.pdf

https://senadsi2014.wordpress.com/21-ejemplos-y-ejercicios-resueltos-de-diagramas-de-caso-de-uso/
